项目名称：徐州建筑职业技术学院图书馆
项目地址：江苏徐州
占地面积：54878㎡
建筑面积：8993 ㎡
总楼面面积：27896㎡
建筑师：赵晓刚等
设计机构：中国建筑设计研究院崔愷工作室

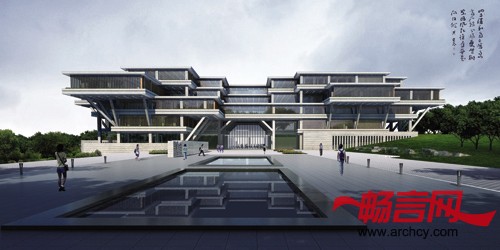

主入口透视图
这个项目尝试运用适当的技术，实现低成本的优化设计。我们试图实现一个创新，在建筑信息建模（BIM）的帮助下使绿色设计贯穿每个环节。单一的信息和细节组成的建筑都可以用三维模型（结构，管道，设备等）实现可视化。徐州建筑职业技术学院的学生将成为首批用户，他们还可以学习如何使用BIM的设计理念。从建筑信息模型中的获得的数据不仅是在施工过程中非常有用的工具，也可以作为所有学生使用的课件。
我们在建立模型过程中采纳了多个策略，这些策略包括：被动式太阳能设计；塑造和建设适合的外立面战胜风力；优化遮阳系统；优化日光平衡实现视野最大化；自然通风技术；被动雨水收集和再利用技术；碳排放量的计算。

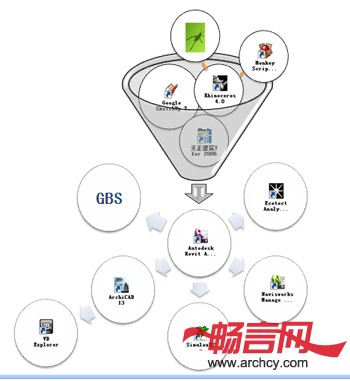

工作流程：项目设计中采用了几种设计软件，确保此设计适合于地域特点和客户需求。CAD、SketchUp、Rhino script等软件被用于概念设计阶段。在施工阶段，Revit软件是中央平台，结合Ecotect Analysis, Navistworks, Simulex, Archicad 和VBE, GBS等软件。由于采用这个工作流程，项目取得了一系列的优化设计成果。

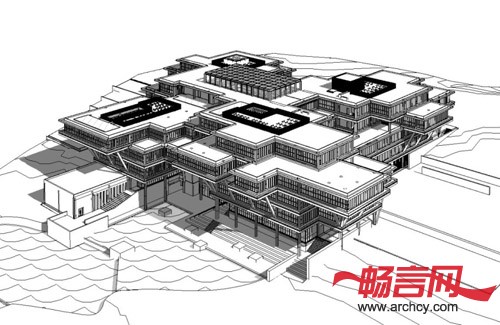

Revit模型：建筑和结构

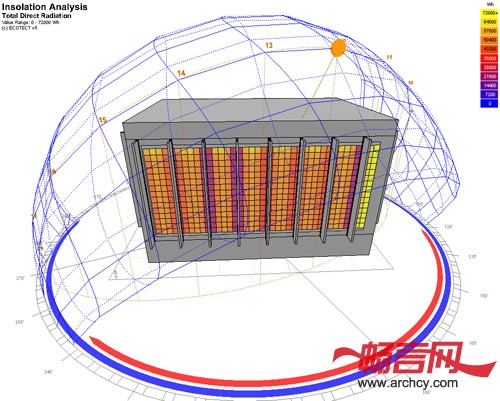

生态分析模型：生态分析使项目团队根据大量可靠的数据来调整设计。借助外窗阴影实现自然通风，我们尝试为提供客户适当的可持续设计，无需采用昂贵的高科技设施。
虚拟现实：为了优化有限的预算，我们省去了所有装饰的部分，让所有管道和设备保留自身的优美韵律。此产品可作为徐州建筑职业技术学院的课件，这种模式使学生有机会很容易地了解每个施工的细节，等到他们日后进入到真正的建筑中时，可以比较虚拟模型和现实空间的不同。

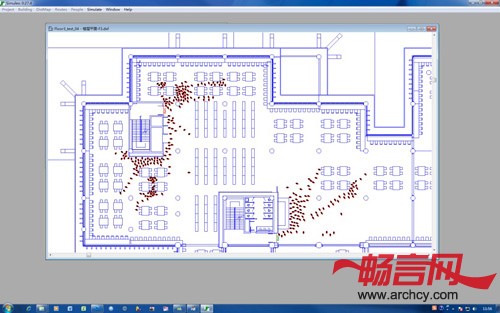

人员疏散模拟：这种动态模拟使我们能够优化家具设置，充分考虑到人们的安全。

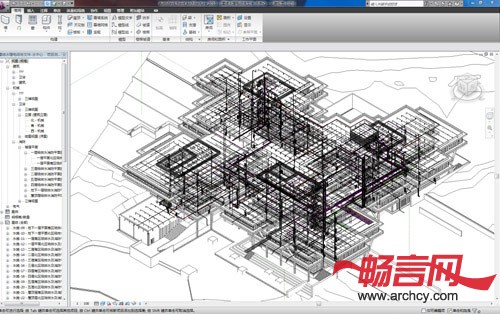

Revit 模型: MEP操作页面
工作流程
生态分析模型
虚拟现实
人员疏散模型
|
